3.1 Panel kontrol segmentasi

3.1.V1.9-01

Segmentasi dimuat bersamaan dengan data DICOM asli, dengan struktur yang terdeteksi diatur dalam grup, dan panel kontrol. Panel ini menawarkan opsi untuk mengatur visibilitas berbagai struktur. Di bagian atas panel, Anda dapat menyesuaikan visibilitas seluruh segmentasi dan data DICOM latar belakang secara individual. Di bawahnya, Anda dapat mengubah visibilitas dan fungsi transfer untuk bagian-bagian spesifik dari segmentasi.

3.1.1

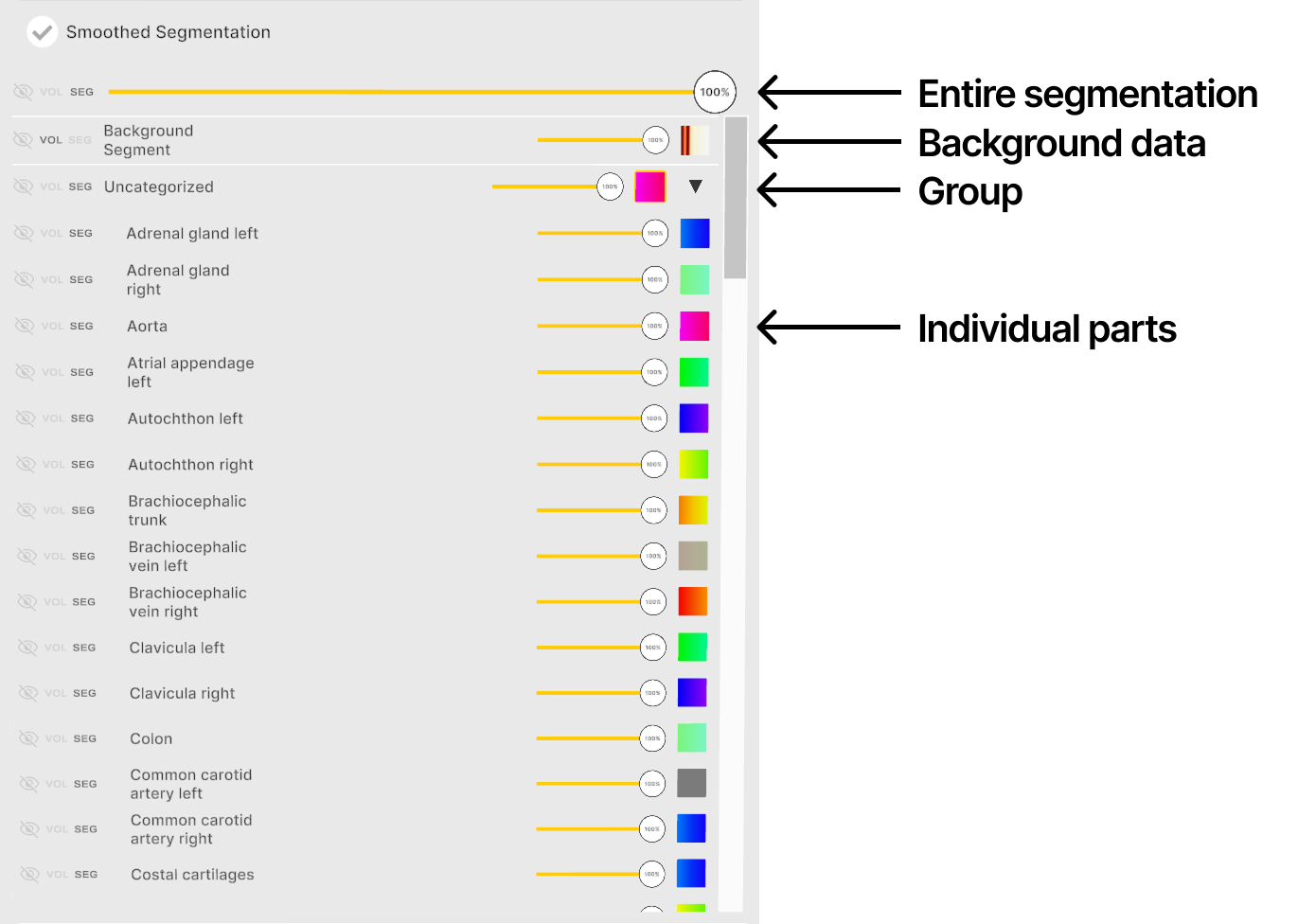

Struktur

3.1.1.V1.9-01

Di panel, pengaturan yang diterapkan pada seluruh segmentasi mengesampingkan pengaturan untuk grup dan bagian individu. Pengaturan grup, pada gilirannya, mengesampingkan pengaturan untuk bagian individu.

Structure

3.1.2

Opsi

3.1.2.V1.9-01

Options

3.1.2.1

Kontrol visibilitas

Kontrol bagaimana bagian ditampilkan. Bisa disembunyikan (mata dengan garis), ditampilkan menggunakan fungsi transfer utama dari panel Medical Imaging XR (vol), atau ditampilkan dengan fungsi transfer segmentasi sendiri (seg).

3.1.2.2

Slider opacity

Mengatur opacity bagian dari 0% sampai 100%

3.1.2.3

Fungsi transfer segmentasi

Memungkinkan pengaturan transparansi dan warna untuk Unit Hounsfield (HU) tertentu menggunakan pin warna dalam segmentasi.

Segmentation transfer function

3.1.2.3.1

Pin warna

Mereka mengatur transparansi dan menetapkan warna ke Unit Hounsfield (HU) tertentu.
Untuk menambahkan pin, klik di tempat kosong pada grafik.
Untuk mengubah transparansi, geser pin yang dipilih secara vertikal dan lepaskan trigger. Transparansi berkisar dari 0% hingga 100% pada skala logaritmik.
Untuk menetapkan warna tertentu ke nilai HU, geser pin warna yang dipilih secara horizontal dan lepaskan trigger.

3.1.2.3.2

Hapus pin

Menghapus pin warna dari fungsi transfer. Pilih pin dengan laser, lalu tekan tombol hapus pin.

3.1.2.3.3

Pemilih warna

Memungkinkan mengubah warna pin. Pilih pin dengan trigger, lalu pilih warna baru.

3.1.2.3.4

Tutup pemilih warna

Menutup pemilih warna.

3.1.2.3.5

Filter jaringan

Bagian filter jaringan mengatur rentang tampilan data DICOM berdasarkan Unit Hounsfield (HU). Ini juga memungkinkan beralih antara nilai warna relatif dan absolut. Pelajari lebih lanjut tentang ini di sini.

3.1.2.3.6

Preset fungsi transfer

Preset fungsi transfer di sini.

3.1.2.3.7

Tutup fungsi transfer segmentasi

Menutup fungsi transfer segmentasi.

3.1.2.4

Panah

Mengecilkan atau memperluas bagian grup.

3.1.3

Gagang

3.1.3.V1.9-01

Gunakan gagang untuk memindahkan panel kontrol segmentasi. Arahkan laser Anda, tahan trigger untuk menyeretnya, lalu lepas untuk mengatur posisinya.

Handle
