3.2 सेगमेंटेशन एडिट करना
3.2.V1.9-01
DICOM मॉडल को सेगमेंट करने के बाद, एनाटॉमिकल संरचनाओं की विज़िबिलिटी और दिखावट समायोजित करने के लिए AI टैब में सेगमेंटेशन कंट्रोल खोलें।
3.2.1
संरचना
3.2.1.V1.9-01
खास हिस्सों, समूहों या बैकग्राउंड DICOM डेटा की विज़िबिलिटी और ट्रांसफ़र फ़ंक्शन समायोजित करें। समूह की सेटिंग्स अलग-अलग हिस्सों की सेटिंग्स को ओवरराइड करती हैं।
3.2.2
विकल्प
3.2.2.V1.9-01
3.2.2.1
स्मूद सेगमेंटेशन
सेगमेंट की गई संरचनाओं के किनारों को स्मूद करता है।
3.2.2.2
विज़िबिलिटी कंट्रोल
यह नियंत्रित करता है कि संरचना या समूह कैसे दिखाया जाए। इसे छिपाया जा सकता है (HIDE), Colors टैब के मुख्य ट्रांसफ़र फ़ंक्शन का उपयोग करके दिखाया जा सकता है (VOL) या इसके अपने सेगमेंटेशन ट्रांसफ़र फ़ंक्शन के साथ दिखाया जा सकता है (SEG)।
3.2.2.3
अपारदर्शिता स्लाइडर
चुनी गई संरचना की अपारदर्शिता को 0% से 100% तक एडजस्ट करता है।
3.2.2.4

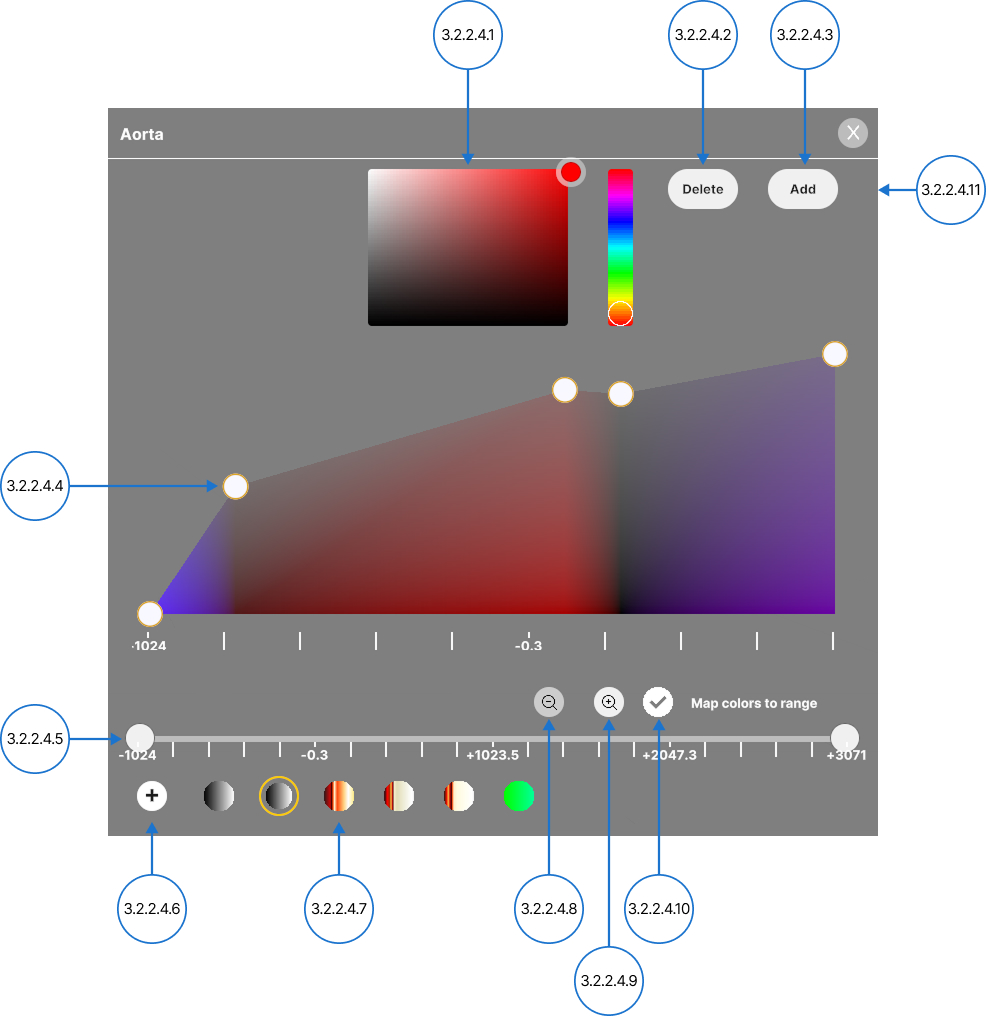

सेगमेंटेशन ट्रांसफ़र फ़ंक्शन
सेगमेंटेशन में कलर पिन का उपयोग करके खास हंसफील्ड यूनिट (HU) मानों के लिए पारदर्शिता और रंग सेट करने देता है।
3.2.2.4.1
रंग चयनकर्ता
पिन का रंग बदलता है।
3.2.2.4.2
हटाएं
चुने गए पिन को ग्राफ़ से हटाता है।
3.2.2.4.3
जोड़ें
चुनी गई कलर रेंज के मध्य बिंदु पर नया पिन बनाता है। आप ग्राफ़ में खाली जगह चुनकर उस स्थान पर भी पिन जोड़ सकते हैं।
3.2.2.4.4
रंग पिन
पारदर्शिता एडजस्ट करता है और खास हंसफील्ड यूनिट (HU) मानों को रंग असाइन करता है।
पारदर्शिता बदलने के लिए चुने गए पिन को लंबवत खींचें (0–100%, लॉगरिदमिक स्केल)।
किसी HU मान को रंग असाइन करने के लिए चुने गए पिन को क्षैतिज रूप से खींचें।
3.2.2.4.5
टिशू फ़िल्टर
हंसफील्ड यूनिट (HU) मानों का उपयोग करके DICOM डेटा की दिखाई देने वाली रेंज को एडजस्ट करता है। न्यूनतम और अधिकतम हैंडल को अलग-अलग खिसकाएँ या पूरी रेंज को अक्ष के साथ खींचें।
3.2.2.4.6
सेव करें
मौजूदा ट्रांसफ़र फ़ंक्शन को नए प्रीसेट के रूप में सेव करता है।
3.2.2.4.7
ट्रांसफ़र फ़ंक्शन प्रीसेट
सेव किए गए ट्रांसफ़र फ़ंक्शन प्रीसेट ब्राउज़ करें और लागू करने के लिए कोई एक चुनें।
3.2.2.4.8
ज़ूम आउट
HU अक्ष को डिफ़ॉल्ट रेंज पर वापस लाता है।
3.2.2.4.9
ज़ूम इन
केवल चुनी गई रेंज दिखाने के लिए HU अक्ष को स्केल करता है।
3.2.2.4.10
रेंज के अनुसार रंग मैप करें
फ़िक्स्ड और अपने आप एडजस्ट होने वाले कलर मोड के बीच स्विच करता है। Map colors to range बंद होने पर रंग खास HU मानों को असाइन रहते हैं। इसके कारण HU रेंज को कम करने पर कुछ रंग छिप सकते हैं। Map colors to range बंद होने पर रंग खास HU मानों को असाइन रहते हैं। इसके कारण HU रेंज को कम करने पर कुछ रंग छिप सकते हैं।
3.2.2.4.11
बंद करें
सेगमेंटेशन ट्रांसफ़र फ़ंक्शन पैनल बंद करता है।
